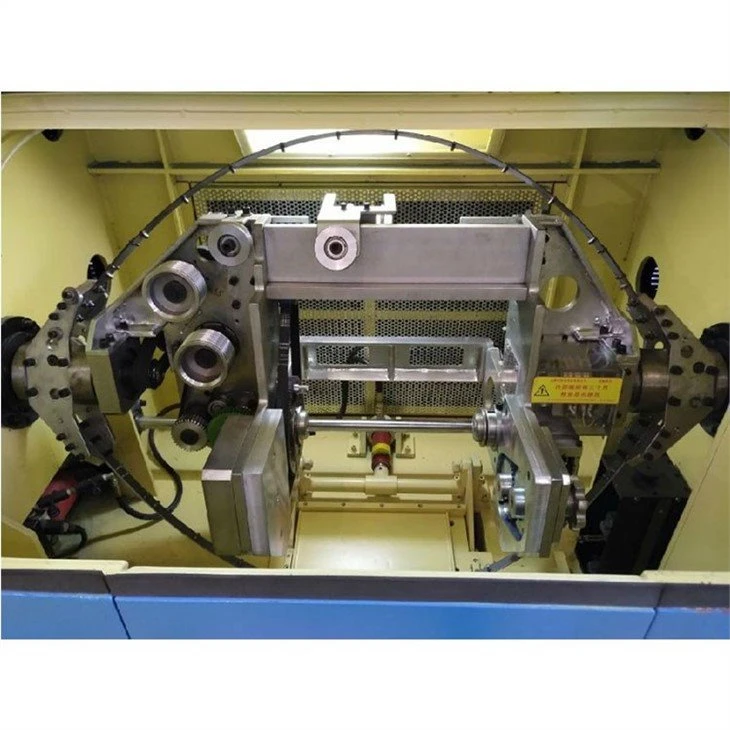

Kábelfonó gép
A sodródó gép egyfajta kábelgyártó berendezés, amely kábeltermékek, például tápkábelek, fülhallgató-kábelek és elektronikus vezetékek magvezetékeinek megcsavarására használható.
Leírás
Mi az a Kábelfonó gép
A sodródó gép egyfajta kábelgyártó berendezés, amely kábeltermékek, például tápkábelek, fülhallgató-kábelek és elektronikus vezetékek magvezetékeinek megcsavarására használható.
A kábelsodró gép előnyei
Fokozott hatékonyság és termelékenység
A kábelsodró gépek automatizálják a vezetékek és kábelek sodrását, csökkentve ezzel az alapvető gyártási lépéshez szükséges időt és munkát. Valójában a kábelsodró gép használata akár 80%-kal is csökkentheti a kábelek sodrásához szükséges időt, ami jelentős termelékenységnövekedést eredményez vállalkozása számára. Ez a megnövekedett hatékonyság lehetővé teszi a gyártók számára, hogy több kábelt és vezetéket gyártsanak le rövidebb idő alatt, ami végső soron növeli az eredményt.
Továbbfejlesztett konzisztencia és minőség-ellenőrzés
Ha hagyományos kábelcsavarási módszereket használunk, kihívást jelenthet minden kábellel egyenletes eredményt elérni. A kábelsodró gépeket azonban úgy tervezték, hogy minden alkalommal egyenletes eredményeket produkáljanak, biztosítva, hogy minden kábel ugyanolyan jó minőségű legyen. Ez a továbbfejlesztett konzisztencia segít a gyártóknak elkerülni a költséges hibákat és az utómunkálatokat, növelve a vevői elégedettséget és javítva a hírnevet a piacon.
Sokoldalúság a kábel- és vezetéktípusokban
A kábelsodró gépek nem korlátozódnak egy adott típusú kábelre vagy vezetékre, így hihetetlenül sokoldalúak. Különféle kábel- és vezetéktípusokat képesek kezelni, beleértve az egymagos, többmagos és páncélozott kábeleket. Ez a sokoldalúság lehetővé teszi a gyártók számára, hogy egyetlen géppel különféle kábeleket és vezetékeket állítsanak elő, így időt és pénzt takarítanak meg.
Testreszabható beállítások egyedi alkalmazásokhoz
A kábelsodró gépek testreszabható beállításokat kínálnak, amelyek lehetővé teszik a gyártók számára a gép sebességének, csavarási irányának és feszességének beállítását az egyedi alkalmazási követelményeknek megfelelően. Ez a rugalmasság biztosítja, hogy a kábelsodrógép speciális igényeknek megfelelő kábeleket és vezetékeket tudjon előállítani, ami döntő fontosságú azokban az iparágakban, ahol minden terméknek meg kell felelnie a szigorú szabványoknak.
Fokozott munkahelyi biztonság
A kábelsodró gépek használata javíthatja a munkahelyi biztonságot azáltal, hogy csökkenti a munkavállalók sérülésének kockázatát. A kábelcsavarás hagyományos módszerei sok kézi munkát igényelnek, ami fizikailag megterhelő lehet, és ismétlődő megerőltetési sérülésekhez vezethet. A kábelsodró gépek automatizálják a sodrási folyamatot, csökkentve a kézi munka szükségességét és a dolgozók sérülésének kockázatát.
Orsók száma: 1
Vezeték mérete MM: 0.2-1.8
Vezérlő: Többtengelyes mozgásvezérlő kártya
Fő motor: 1,5 kW-os szervo motor
Szórási motor: 400 W-os szervo motor
Ez egy speciális motor állórész-tekercselő gép, elsősorban autó- és motorkerékpár-magneto-hoz, ipari ventilátorhoz, golfkocsihoz, tekercsek tekercseléséhez egyensúlyi autókhoz, csúcskategóriás babakocsikhoz, nagy drone motorokhoz stb.
Alkalmas autók vízszivattyú-motorjainak, számítógépes ventilátor-hűtőmotorjainak, ipari szellőzőinek, drónmotorjainak stb. tekercselésére.
A vásárolt berendezés neve: Nagy sebességű csőcsavaró
Teljes méretek: szélesség 1000* magasság 1300* hosszúság 6800
Modell: 6/165
50/3 vízszintes csősodorító gép
Különböző átmérőjű huzalok körbetekerhetők, az egyik oldal feltekerhető, míg a másik oldal be- és lerakható a gyártás hatékonyságának javítása érdekében.
Tengelyütközési pontosság: plusz vagy mínusz 0,5 fok
Alkalmazható huzalátmérő: 0,02 mm-0,5 mm
Maximális fordulási átmérő: 60 mm
maximális szélesség: 80 mm
Alkalmas mikromotorok, például autók, motorkerékpár-indítómotorok, autófűtőmotorok, olajszivattyú-motorok, elektromos szerszámok motorjainak tekercselésére.
Ez a modell automatikus, kézi működtetésre is szükség van, és a sebesség gyors.
A sodrott huzal átmérője: maximum Φ25mm
Alkalmazható maghuzal külső átmérője: Φ1.0mm-4.0mm
Csavarási távolság tartomány: 30mm{1}}mm
Fő motor: 20 LE motor plusz frekvenciakonverziós sebességszabályozás
Miért válasszon minket
Egyablakos szolgáltatás
Megígérjük, hogy a leggyorsabb választ, a legjobb árat, a legjobb minőséget és a legteljesebb értékesítés utáni szolgáltatást nyújtjuk Önnek.
Versenyképes árképzés
Versenyképes árat kínálunk szolgáltatásainkért a minőségi kompromisszumok nélkül. Áraink átláthatóak, nem hiszünk a rejtett költségekben vagy díjakban.
Szakértelem és tapasztalat
Szakértői csapatunk több éves tapasztalattal rendelkezik ügyfeleink magas színvonalú kiszolgálásában. Kizárólag a legjobb szakembereket alkalmazzuk, akik bizonyított eredményekkel rendelkeznek.
Ügyfél-elégedettség
Magas színvonalú szolgáltatásokat nyújtunk, amelyek felülmúlják ügyfeleink elvárásait. Arra törekszünk, hogy ügyfeleink elégedettek legyenek szolgáltatásainkkal, és szorosan együttműködünk velük igényeik kielégítése érdekében.
A legmodernebb technológia
A legújabb technológiát és eszközöket használjuk a magas színvonalú szolgáltatások nyújtásához. Csapatunk jól ismeri a technológiát és a fejlesztéseket, és ezeket használja a legjobb eredmény elérése érdekében.
Kiváló minőségű termékek
Mindig az ügyfelek igényeit és elvárásait helyezzük előtérbe, finomítjuk, folyamatosan fejlesszük, hogy minden lehetőséget megkeressünk a jobb teljesítményre, hogy ügyfeleink minőségi termékekkel szembeni elvárásaikat kielégítsük, ügyfeleinknek bármikor a legkielégítőbb szolgáltatást nyújtsuk.
Melyek a Strander működési pontjai
Húzza át az egyetlen vezetéket a szakadt vezeték automatikus leállító eszközén, az elosztótáblán keresztül a párhuzamos szerszám elejéhez, csavarja a kábelköteget egy szálba, húzza át a párhuzamos szerszámon, húzza ki {{0}} .5-1,0 m, és rögzítse a párhuzamos szerszámot a szerszám alapjára;
Csatlakoztassa a szálat és a vonóhuzalt, zárja le a védőburkolatot, lassan indítsa el a gépet, várja meg, amíg a vezeték vége a tekercshez húzódik, és tekerje fel a tekercset 2 fordulatig. Állítsa le a gépet, vágja le a menetvég nem minősített részét, húzza ki a vonóvezetéket, és rögzítse a minősített menetvéget a tekercsen;
Indítsa el a gépet, hogy a köteget 20-30 méterig csavarja, és ellenőrizze, hogy az egyetlen huzal átmérője megfelelő-e, a csavarási irány megfelel-e a folyamat követelményeinek, a huzalmag kerek és laza-e a követelményeknek megfelelően, és folytassa a gyártást, miután meggyőződött arról, hogy nincs hiba;
Az indítás során gyakran meg kell figyelni a kifizető állvány orsójának és a felszedő orsó lapos kábelének működését. Bármilyen rendellenes helyzet esetén vészhelyzetben le kell állítani a gépet, ki kell deríteni a problémát és meg kell oldani az indítás előtt;
A gyártás után gondosan töltse ki a termék gyártási kártyát, helyezze el a várótérben, és a folyamatellenőr jóváhagyása és aláírása után helyezze el a minősített termékterületre.
Melyek a leggyakrabban használt sodronygépek
Gyártóberendezés, amely a sodrási funkciót egy cső alakú forgógép forgó mozgásával fejezi be. Az egyes kifizetődobokat tartó lebegő keret a gyrátor tengelyére van felszerelve. A lebegő keret csak lendül, nem forog a kifizetés miatt. A felszedő eszközt a girátoron kívül kell felszerelni. Általában a cső alakú sodrógépnek 1+6 kiadódobja és 1+12 kiadódobja van. A csősodrógép 7 és 19 (másodlagos sodrású) kis méretű vezetőképes huzalmag előállítására alkalmas. A sodrás utáni keresztmetszet a modelltől függően változik. A G200 típus általában eléri a 35 mm2-t, a G400 típus általában eléri a 70 mm2-t. A 70 mm2 feletti gyártáshoz ritkán használnak csősodrógépeket.
Gyártóberendezés, amely a sodrási funkciót a sodort ketrec forgó mozgásával teljesíti. Általában több szakaszból áll a sodort ketrecekből, és a legelterjedtebbek a 2 és 3 szekciók, így a ketrecbevonó gépek teljes készlete nagyon hosszú. Az excentrikus erő csökkentése érdekében az egyes kiadódobok elhelyezésére szolgáló úszó keretet bizonyos szabályok szerint szimmetrikusan a forgó ketrec tengelye körül, azaz a ketrec forgó külső kerületére kell felszerelni. Az úszó keret tud lendülni, és a kifizetődob és az úszó keret minden része a ketreccel együtt forog. Párban vannak, különben a centrifugális erő kiegyensúlyozatlan a gép bekapcsolásakor, ami veszélyes. Mindegyik kiadódob tengelye merőleges a forgó ketrec tengelyére.
Gyártóberendezés, amely a csavaró funkciót a csörlő forgatásával teljesíti. Az egyes kiadódobok elhelyezésére szolgáló konzolos tengelyt bizonyos szabályok szerint szimmetrikusan kell elhelyezni a forgó csörlő tengelye körül, vagyis a csörlő forgó külső kerületére. Az egyes kiadódobok tengelye párhuzamos a forgó csörlő tengelyével, és mindegyik kifizető dob a csörlővel együtt forog. Vannak függőleges és vízszintes típusok.
Gyártóberendezés, amely a csavaró funkciót a merev akasztófa forgatásával teljesíti. Az egyes kiadódobok elhelyezésére szolgáló konzol az akasztófára van rögzítve, és nem úszhat. Mivel a kifizetődob konzolja villa alakú, ezért elnevezték. Általában több részből áll, a leggyakoribbak a 3 és az 5 szakaszok. Egyszerűbb felépítésű, mint a ketrec típusú sodrógép, és a gyártási kapacitása is hasonló. Csak nagy és közepes méretű huzal- és kábelgyárakban látható.
A könnyen karbantartható kábelsodró gépnek van egy alváza, az alváz jobb oldalához egy vágószerszám, a tetejéhez pedig egy matrica csatlakozik. A használati modell a kábel- és vezetékgyártás műszaki területére vonatkozik. A könnyen karbantartható kábelsodró gép egyik végéhez egy üreges tengelyen keresztül az alvázon kívülre nyúló elágazólemez van rögzítve, az elágazólemez belsejében egy elágazó furat nyílik, és az elágazás belső falának mindkét oldala. lyuk forgathatóan csatlakozik az egyik görgőhöz. Az elágazó lyuk az elágazó lemez belsejében nyílik, és az első és a második görgő forgathatóan van elrendezve az elágazó furat körül. Mivel a két görgő közötti távolság állítható, az elágazó lemez alkalmazható hatótávolsága javult, így az elágazó lemez különböző átmérőjű kábelek sodrására használható. Az elágazási folyamat során a kábel könnyen blokkolható az elágazó furatban, így a kábelsodró gép kényelmesen karbantartható, a kábelsodró gép pedig rendkívül praktikus.
Stranding gépek kritikus funkciói
A sodródó gépek létfontosságú szerepet játszanak a kábelgyártási folyamatban. Alapvető funkcióik a következők:
1. Egyedi vezetékek összeszerelése
A sodródó gépek a vezetékeket szálakká vagy kötegekké állítják össze, így egyetlen, egységes kábelt hoznak létre.
Több szál/csokor sodrása
Ezek a gépek több szálat vagy köteget össze tudnak csavarni többvezetős kábelek kialakítására.
A fektetési hossz, a feszültség és a geometria szabályozása
A sodrású gépek szabályozzák a sodrott vezetők fektetési hosszát, feszességét és geometriáját, biztosítva az egyenletességet és konzisztenciát.
Árnyékolási és páncélozási folyamatok engedélyezése
A stranding gépek lehetővé teszik a kábelek árnyékolását és páncélozását is, ami extra védelmet és tartósságot biztosít.
Hogyan válasszunk stringing gépet
Cél
A huzalsodrógépeket főként különféle kábelek feldolgozására használják, beleértve a tápkábeleket, kommunikációs kábeleket, autókábelek stb.
Kimenet
A különböző huzalsodrógépek eltérő kimenettel rendelkeznek. A huzalsodrógép kiválasztásakor figyelembe kell vennie a kimeneti követelményeit, hogy a kiválasztott gép megfeleljen az Ön igényeinek.
Minőség
A huzalsodrógép minősége közvetlenül befolyásolja a termelés hatékonyságát és a termék minőségét. Ezért a huzalsodrógép kiválasztásakor figyelembe kell vennie a minőségi tényezőket, és jó hírű márkákat és modelleket kell választania.
Ár
A huzalsodrógép kiválasztásakor figyelembe kell vennie az ártényezőket. Általánosságban elmondható, hogy az ár arányos a teljesítménnyel és a minőséggel. Meg kell találnia a legjobb egyensúlyt az ár, a teljesítmény és a minőség között.
A gép feszültsége pneumatikus állandó feszültségszabályozással vagy mechanikus súrlódási feszültségszabályozással.
A szétkapcsolódást észlelő rendszer RTS sebességérzékelőt használ, kiváló alacsony fordulatszámú teljesítménnyel, a rendszervezérlés pontos, gyors, megbízható karakterisztikával rendelkezik.
Két vonókerék hornyolt felülete bizonyos szögben dönthető, megvalósítható a természetes vonal, elkerülhető a kábelmag felületének karcolása, nagymértékben javítja a kábelmag minőségét.
A gép VVVF programozható vezérlővel rendelkezik az egész gép üzemállapotának koordinálásához, frekvencia-átalakítási sebességszabályozó rendszert fogad el, vezérli a motor pneumatikus, futó, fejlett elektromos vezérlőrendszerét, kényelmes működését és megbízható működését.
A huzalcsavaró gép helyes használata
Készítmény
A huzalsodró gép használata előtt elő kell készítenie a sodrandó huzalokat és a megfelelő tartozékokat. Ugyanakkor azt is ellenőriznie kell, hogy a huzalsodrógép szilárdan fel van-e szerelve, normál áramellátással és munkakörülményekkel rendelkezik-e, és meg kell győződnie arról, hogy a huzalsodrógép minden biztonsági intézkedése teljes.
Vezetékek betöltése
Nyissa ki a huzalsodró gép huzalútját, és helyezze be a sodrandó huzalokat a huzalsodrógépbe. Kérjük, vegye figyelembe, hogy a különböző vastagságú és anyagú huzalok esetében a huzalsodrógépnek ennek megfelelően be kell állítania a huzalút szélességét és hosszát, hogy a huzalok normálisan áthaladhassanak és a csavarási hatást elérjék.
Működtesse a huzalcsavaró gépet
Kapcsolja be a tápfeszültséget, és kapcsolja be a huzalcsavaró gépet a vezetékek csavarásának megkezdéséhez. Működés közben ügyelnie kell a huzalcsavaró gép sebességének és szilárdságának szabályozására, hogy a vezetékek ne húzódjanak túlzottan és ne sérüljenek meg. Ugyanakkor időnként ellenőriznie kell a huzalcsavaró gép állapotát, hogy elkerülje a rendellenes helyzeteket.
Teljes csavarás
Amikor az összes vezeték összecsavarodott, fejezze be a sodrási folyamatot, kapcsolja ki a huzalsodró gépet, és távolítsa el a vezetékeket a huzalsodró gépből. Kérjük, vegye figyelembe, hogy óvatosnak kell lennie a vezetékek eltávolításakor, hogy elkerülje a vezetékek károsodását vagy az áramütés veszélyét.
A Jiangsu Lianming Equipment Technology Co., Ltd.-t 2019-ben alapították. Elkezdett 165-6 berendezésmodelleket fejleszteni és gyártani. Csúcstechnológiai vállalkozássá fejlődött, számos független kutatás-fejlesztéssel, termékek gyártásával és értékesítésével; a cég intézményi személyzete magas színvonalú és motivált. A termék magas műszaki tartalommal rendelkezik, és mer újítani. A minőségirányítási rendszer tökéletes, és az értékesítés utáni szolgáltatás jó. Professzionális tehetségcsapat, a közönséges acél drótkötél fejlesztésétől az orvosi kötélig, autós napfénytető gépkötélig, autókötélig. A vállalat ragaszkodik az "első a szolgáltatás, az ügyfél az első" üzleti alapelvéhez és az "első a minőség, a folyamatos innováció" üzleti filozófiájához, hogy ügyfeleit kiváló minőségű termékekkel és tökéletes értékesítés utáni szolgáltatással kielégítse!
