A sodrás kulcsfontosságú folyamat a különféle termékek gyártásában, és a 200/3-as vízszintes csőszodorító gép jelentős szerepet játszik ezen a területen. A 200/3-as vízszintes csősodrógép jó hírű beszállítójaként mind számunkra, mind ügyfeleink számára elengedhetetlen, hogy megértsük, hogyan mérjük az általa gyártott termékek sodrási minőségét. Ebben a blogbejegyzésben a 200/3 Horizontal Pipe Stranding Machine által gyártott termékek sodrási minőségének értékelésének kulcsfontosságú szempontjaiba és módszereibe fogunk belemenni.
A 200/3-as vízszintes csősodrógép ismerete
Mielőtt megvitatnánk a sodrási minőség mérését, fontos, hogy világosan megértsük a 200/3-as vízszintes csősodrógépet. Ezt a gépet több vezeték vagy kábel összefűzésére tervezték vízszintes konfigurációban. A nevében szereplő „200/3” jellemzően a gép bizonyos jellemzőit jelöli, mint például az átmérő kapacitását vagy az egyidejűleg kezelhető szálak számát.
Ez a fajta sodrógép számos előnnyel rendelkezik, beleértve a nagy pontosságot, a stabil teljesítményt és a termékek széles választékának előállítását. Széles körben használják az olyan iparágakban, mint az elektromos, távközlési és autóipari szektor, ahol kiváló minőségű sodrott termékekre van szükség.
A sodrás minőségét befolyásoló kulcstényezők
A 200/3-as vízszintes csősodorító géppel készített termékek sodrási minőségét illetően több tényező is szerepet játszik.
1. Strand pitch konzisztencia
A szál emelkedése a sodrott termék egymást követő csavarásai közötti távolság. A sodrott termék általános teljesítménye szempontjából döntő jelentőségű az egyenletes pászmaosztás megőrzése. Az inkonzisztens menetemelkedés egyenetlen feszültségeloszláshoz vezethet, ami befolyásolhatja a termék mechanikai és elektromos tulajdonságait. Például az elektromos kábeleknél az inkonzisztens szálosztás az impedancia és a kapacitás változásait okozhatja, ami jeltorzuláshoz vezethet.
A szálemelkedés mérésére egy egyszerű módszer egy mérőszalag vagy egy tolómérő. Válassza ki a sodrott termék reprezentatív hosszát, számolja meg a csavarok számát ezen a hosszon belül, majd számítsa ki az átlagos szálemelkedést. A jó minőségű sodrásnál a szálemelkedési eltérésnek nagyon szűk tartományon belül kell lennie, jellemzően a megadott menetemelkedés ± 1%-ánál kisebb.
2. Feszültség egységessége
Egy másik kritikus tényező a feszültség egyenletessége a sodrási folyamat során. Ha az egyes sodrott vezetékekre vagy kábelekre alkalmazott feszültség nem egyenletes, az laza vagy szűk szálakat eredményezhet, ami a termék szabálytalan formáját, vagy akár eltörését is okozhatja használat közben. Például egy sodrott drótkötél esetében a nem egyenletes feszültség miatt egyes szálak nagyobb terhelést hordoznak, mint mások, ami növeli az idő előtti meghibásodás kockázatát.
A feszültség mérésére speciális feszültségmérőket lehet használni. Ezeket a mérőórákat általában a sodrási zóna bejáratánál szerelik fel, hogy valós időben figyeljék az egyes szálak feszültségét. A különböző szálak közötti feszültségingadozást minimálisra kell csökkenteni, és általában ajánlott a feszültségingadozást a célfeszültség ± 5%-án belül tartani.
3. Strand Helix Angle
A sodrott termékben a szálak spirálszöge is befolyásolja a minőségét. A spirálszög határozza meg a termék rugalmasságát és szilárdságát. A megfelelő spirálszög biztosítja, hogy a szálak egyenletesen oszlanak el a mag körül, maximalizálva a sodrási folyamat hatékonyságát.
A csavarvonal szöge szögmérővel vagy speciális szögmérő készülékkel mérhető. A legtöbb alkalmazásnál a spirálszögnek a termék típusától függően meghatározott tartományon belül kell lennie. Például az erősáramú kábeleknél a 15° és 25° közötti spirálszöget általában a rugalmasság és a mechanikai szilárdság közötti jó egyensúly elérése érdekében használják.
4. Felületi minőség
A sodrott termék felületi minősége is fontos szempont a sodrási minőség szempontjából. A sima felület nemcsak jó megjelenést kölcsönöz a terméknek, hanem csökkenti a kopás és a korrózió kockázatát is. A felületi hibák, például karcolások, sorja vagy rátapadt idegen részecskék negatív hatással lehetnek a termék teljesítményére.
A szemrevételezés a legáltalánosabb módszer a felület minőségének felmérésére. Az ellenőrök nagyítót vagy mikroszkópot használhatnak az apró felületi hibák észlelésére. Ezen kívül felületi érdességmérő műszerekkel számszerűsíthető a felület simasága. A jó minőségű sodrott termékek felületi érdességének egy meghatározott tartományon belül kell lennie, jellemzően mikrométerben mérve.
Fejlett mérési technikák
A fent említett alapvető mérési módszereken kívül van néhány fejlett technika, amellyel mérhető a 200/3-as vízszintes csősodrógéppel készült termékek sodrási minősége.
1. Röntgenvizsgálat
A röntgenvizsgálat roncsolásmentes módot biztosíthat a sodrott termék belső szerkezetének vizsgálatára. Felismerheti a rejtett hibákat, például a rosszul beállított szálakat, üregeket vagy idegen tárgyakat a termék belsejében. A röntgenkészülékek speciális érzékelőkkel vannak felszerelve, amelyek képesek rögzíteni a termék belső szerkezetét, lehetővé téve a kezelők számára a lehetséges minőségi problémák azonosítását.
2. Ultrahangos vizsgálat
Az ultrahangos vizsgálat egy másik, roncsolásmentes vizsgálati módszer, amely felhasználható a sodrott termék belső hibáinak kimutatására. Ultrahanghullámokat küldenek a termékbe, és minden visszaverődés vagy a hullámmintázat változása hibák, például repedések vagy belső megszakadások jelenlétét jelzi. Ez a módszer különösen hasznos a felületről nem látható hibák kimutatására.
Összehasonlítás más húzógépekkel
Érdekes összehasonlítani a 200/3-as vízszintes csősodrógéppel készült termékek sodrási minőségét más típusú sodrógépekkel, mint pl.80/6 vízszintes csősodrógépés aDouble Twist Stranding gép.

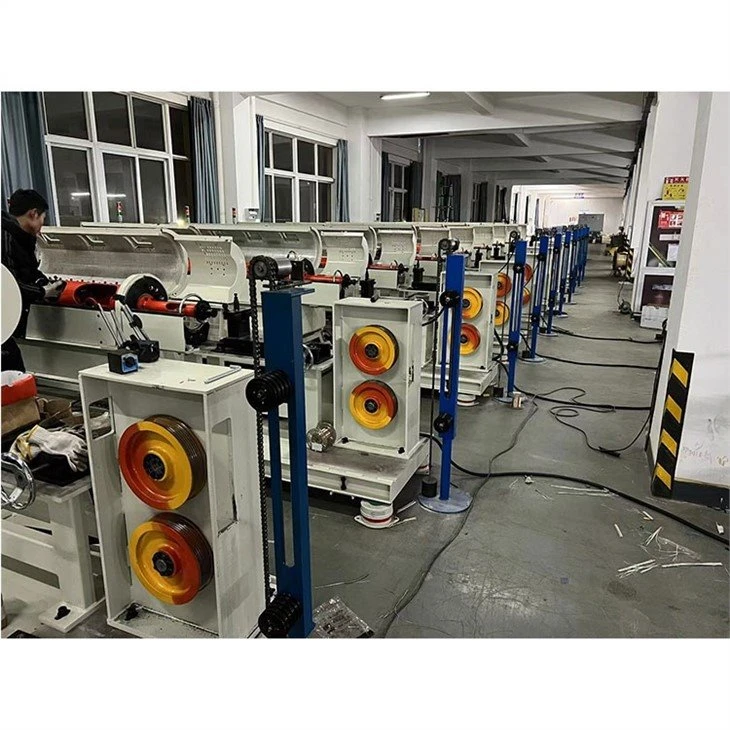

A 200/3-as vízszintes csősodrógép nagyobb átmérőjű vezetékek és kábelek kezelésére képes, mint a 80/6-os vízszintes csőszalagos gép. Ez azt jelenti, hogy nagyobb teherbírású, jobb mechanikai tulajdonságokkal rendelkező sodrott termékeket tud előállítani. A 80/6-os gép azonban alkalmasabb lehet olyan alkalmazásokra, ahol nagy pontosságú és kis átmérőjű termékekre van szükség.

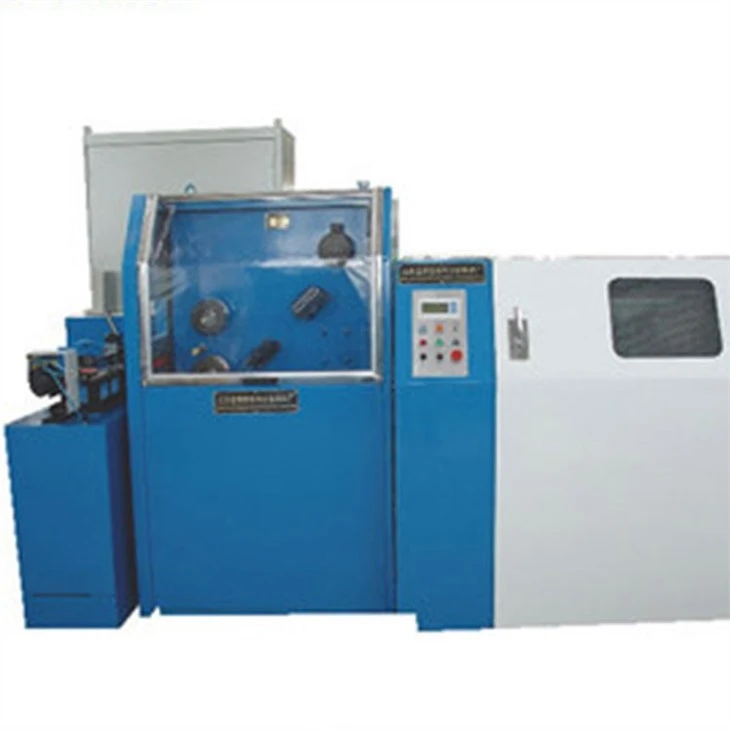

A Double Twist Stranding Machine viszont nagyobb sodrási sebességet és kompaktabb szálszerkezetet érhet el. De a 200/3-as vízszintes csőszalagos gép nagyobb rugalmasságot kínál a szálak konfigurációja tekintetében, és könnyen beállítható különböző típusú termékek előállításához.
Következtetés és cselekvésre ösztönzés
A 200/3 Horizontal Pipe Stranding Machine által készített termékek sodrási minőségének mérése egy sokrétű folyamat, amely magában foglalja a különböző tényezők értékelését, mint például a szál emelkedési konzisztenciája, a feszültség egyenletessége, a csavarvonal szöge és a felület minősége. Az alapvető és fejlett mérési technikák kombinációjával a gyártók biztosíthatják, hogy az általuk előállított termékek megfeleljenek a legmagasabb minőségi előírásoknak.
A 200/3-as vízszintes csősodrógép vezető szállítójaként elkötelezettek vagyunk amellett, hogy ügyfeleinknek kiváló minőségű gépeket és átfogó műszaki támogatást biztosítsunk. Ha felkeltette érdeklődését nálunkStranding Machinevagy szeretne többet megtudni a sodródási minőség méréséről, kérjük, forduljon hozzánk további megbeszélések és tárgyalások céljából.
Hivatkozások
- [1] Gyártási technológiai kézikönyv az elakadt termékekhez
- [2] Az elektromos kábelekre és vezetékekre vonatkozó minőség-ellenőrzési szabványok
- [3] Kutatás az átállási folyamatok optimalizálásával kapcsolatban a kábeliparban
