Hogyan lehet beállítani a 250/6 vízszintes csőhordó gép huzal elrendezését?
A 250/6 -os vízszintes csőhálógép szállítójaként megértem a megfelelő huzal elrendezés beállításának fontosságát a berendezés hatékony és magas minőségű működése szempontjából. Ebben a blogban megosztom néhány gyakorlati módszert és lépéseket a 250/6 -os vízszintes csőhordó gép huzal elrendezésének módosítására.
A huzal elrendezésének alapjainak megértése a 250/6 -os vízszintes csőhordó gépen
Mielőtt megkezdenénk a beállítási folyamatot, elengedhetetlen a huzal elrendezésének alapelveinek megértése a 250/6 vízszintes csőhordógépben. Ezt a gépet úgy tervezték, hogy több vezetéket egy meghatározott mintázatba összerakjon, hogy kábel legyen. A huzal elrendezése határozza meg a sodrott kábel végső szerkezetét és teljesítményét, például rugalmasságát, szilárdságát és elektromos vezetőképességét.
A 250/6 vízszintes csőhálógépnek általában hat fizetése van - az orsók vezetékeit rendezett módon kell elrendezni, hogy biztosítsák az egyenletes csapást. Bármely rosszindulatú oktatás olyan problémákhoz vezethet, mint az egyenetlen feszültség, a kábel torzulása és még a gépi hibás működése is.
A beállítás előtti ellenőrzések
- Vizsgálja meg a gép alkatrészeit
- Ellenőrizze a kifizetéseket - az orsóktól, hogy megbizonyosodjon arról, hogy megfelelően felszereltek és szabadon forognak. A fizetési és túlzott súrlódás a kifizetésben az orsón kívüli huzal -táplálkozást okozhat.
- Vizsgálja meg a vezető szíjtárcsákat és a feszítőket. Győződjön meg arról, hogy tiszta, törmeléktől mentes és jó működési állapotban vannak -e. A sérült vagy piszkos vezető szíjtárcsák miatt a vezetékek eltérhetnek a tervezett utaktól.
- Ellenőrizze a vezeték specifikációit
- Ellenőrizze, hogy a használt vezetékek megfelelnek -e a gép igényeinek átmérőjű, anyag és szilárdság szempontjából. A helytelen specifikációkkal rendelkező vezetékek használata nehézségekhez vezethet a huzal elrendezésében és a sztrájkban.
- A beállítási folyamat megkezdése előtt ellenőrizze, hogy vannak -e törések, csomók vagy törések a vezetékekben. Ezek a hibák megzavarhatják a vezetékek sima áramlását a gépen.
A huzal elrendezésének beállítása
- Állítsa be a kezdeti feszültséget
- Kezdje azzal, hogy beállítja a feszültséget az egyes fizetésekre - az orsón. A feszültséget úgy kell beállítani, hogy az összes vezeték megközelítőleg azonos feszültséggel rendelkezik. Ez megtehető a fizetés feszítőjeivel - az orsón kívül. A feszültség ellenőrzésének egyszerű módja az, hogy finoman meghúzza az egyes vezetékeket és érezze az ellenállást. Ha a feszültség túl magas, akkor a huzal megszakadhat; Ha túl alacsony, a huzal leereszkedhet és összefonódást okozhat.
- Használjon feszítőmérőt, ha rendelkezésre áll, a huzal feszültség pontosabb méréséhez. Állítsa be a feszítőket, amíg az összes vezeték feszültség -leolvasása a kívánt tartományon belül van.
- Vezesse át a vezetékeket a gépen
- Kezdje úgy, hogy a vezetékeket a fizetési útból fonja - az orsón keresztül a vezető szíjtárcsákon keresztül. Győződjön meg arról, hogy minden vezeték követi -e a kijelölt útját, és áthalad a megfelelő vezető szíjtárcsákon. A vezető szíjtárcsák általában egy meghatározott mintázatban vannak elrendezve annak biztosítása érdekében, hogy a vezetékek megfelelően igazodjanak, mielőtt belépnének a Stroping szakaszba.
- Amint a vezetékek áthaladnak a vezető szíjtárcsákon, ellenőrizze, hogy vannak -e dörzsölési vagy interferencia jelei. Ha egy huzal dörzsöl egy szíjtárcsa vagy más huzalhoz, állítsa be a vezető szíjtárcsa vagy a huzalút helyzetét a probléma kiküszöbölésére.
- Állítsa be a Stroping Pitch -t
- A Stroping Picth a távolság a kábel hossza mentén, ahol a vezetékek teljes csavarodnak egymás körül. Ez egy fontos paraméter, amely befolyásolja a kábel tulajdonságait.
- A 250/6 -os vízszintes csőhálógépen a Stringing Pitch beállítható a forgó cső és a Take -UP eszköz közötti sebesség arányának megváltoztatásával. A kisebb hangmagasság a vezetékek szigorúbb csavarását eredményezi, míg a nagyobb hangmagasság lazább csavarást eredményez.
- Lásd a gép kézikönyvét, hogy meghatározza a gyártott kábel megfelelő szúrási hangmagasságát. Végezzen kis beállítást a sebességarányhoz, és figyelje meg a hatást a sztrájk hangmagasságra. Folyamatosan állítsa be, amíg a kívánt hangmagasság el nem éri.
- Figyelje a huzal elrendezését működés közben
- Miután a kezdeti beállítást elvégezték, indítsa el a gépet lassú sebességgel. Vegye figyelembe a huzal elrendezését, amikor a kábeleket rekednek. Keresse meg a huzal -eltérés bármilyen jelét, például a vezetékeket, akik átkelnek egymással, vagy nem egyenletesen el vannak helyezve.
- Ha bármilyen problémát észlel, azonnal állítsa le a gépet, és végezze el a szükséges beállításokat. Ez magában foglalhatja a vezetékek átfutását, a vezető szíjtárcsák beállítását vagy a feszültségbeállítások megváltoztatását.
A közös huzal -elrendezési problémák hibaelhárítása
- Egyenetlen feszültség
- Ha egyes vezetékek nagyobb vagy alacsonyabb feszültséggel rendelkeznek, mint mások, ellenőrizze a fizetés feszítőit - az orsóktól. Lehet, hogy a feszítő nem működik megfelelően, vagy helytelenül van beállítva.
- Ellenőrizze továbbá a huzalút akadályait, amelyek további ellenállást okozhatnak egyes vezetékeknél. Törölje a hulladékot, vagy állítsa be a vezető szíjtárcsát a sima huzal -táplálkozás biztosítása érdekében.
- Huzal összefonódás
- A huzal összefonódása akkor fordulhat elő, ha a vezetékeket nem megfelelően irányítják, vagy ha a feszültség túl alacsony. A probléma megoldásához állítsa le a gépet, és óvatosan adja meg a vezetékeket. Ezután vezesse át a vezetékeket a vezető szíjtárcsákon, ügyelve arra, hogy kövessék a helyes útvonalakat.
- Növelje kissé a feszültséget, hogy megakadályozzák a vezetékek megereszkedését és újra beleakadását.
- Helytelen csapkodási minta
- Ha a Stranding minta nem a várt módon, akkor duplán - ellenőrizze a Stranding Pitch beállítását. Győződjön meg arról, hogy a forgó cső és a Take -UP eszköz közötti sebességarány helyesen van beállítva.
- Gondoskodjon arról, hogy az összes vezeték a megfelelő helyzetben lépjen be a Stranding szakaszba. Az esetleges eltérés ebben a szakaszban helytelen sztrájkmintát eredményezhet.
Egyéb megfontolások
- Karbantartás és kalibrálás
- A 250/6 -os vízszintes csőhálógép rendszeres karbantartása elengedhetetlen a megfelelő huzal elrendezéséhez. Rendszeresen tisztítsa meg a gép alkatrészeit, kenje meg a mozgó alkatrészeket, és cserélje ki a kopott alkatrészeket.
- Időnként kalibrálja a feszítőket, a vezető szíjtárcsákat és más beállítási mechanizmusokat a pontos és következetes huzal elrendezés biztosítása érdekében.
- Üzemeltetői képzés
- A megfelelő kezelői képzés elengedhetetlen a vezetékes elrendezés sikeres beállításához. Az üzemeltetőknek ismerniük kell a gép működését, a beállítási eljárásokat és a közös problémák elhárításának módját. Adjon átfogó képzést az új üzemeltetőknek és frissítő tanfolyamokat a tapasztaltok számára.
Kapcsolódó termékek

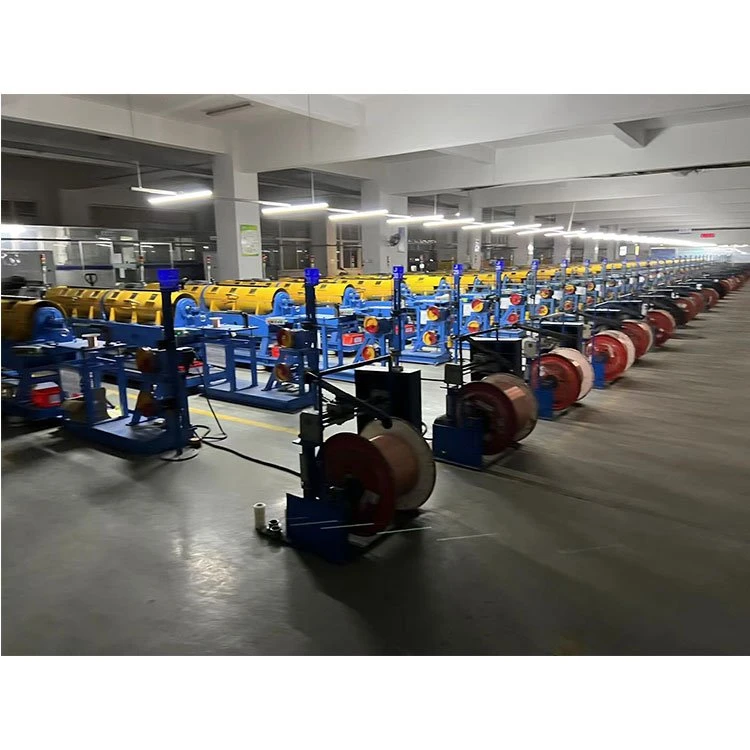

Ha érdekli más típusú vízszintes csőhálógépek, akkor a200/12 vízszintes csőhálózó gép,80/12 vízszintes csőhálógép, és120/12 vízszintes csőhálózó gép- Ezeknek a gépeknek eltérő specifikációi és képességei vannak a különféle termelési igények kielégítésére.
Következtetés
A 250/6 vízszintes csőhordó gép huzal elrendezésének megfelelő beállítása kritikus lépés a kábelgyártásban. A blogban vázolt lépések betartásával biztosíthatja, hogy a vezetékek helyesen vannak elrendezve, ami magas színvonalú sodrott kábeleket eredményez. Ne felejtse el végrehajtani a rendszeres karbantartást, figyelje meg a gépet működés közben, és azonnali hibaelhárítást végezzen. Ha bármilyen kérdése van, vagy további segítségre van szüksége a vezetékes elrendezés kiigazításához vagy termékeinkhez, kérjük, vegye fel velünk a kapcsolatot beszerzésre és tárgyalásokra.
Referenciák
- A 250/6 vízszintes csőhálógép gyártói kézikönyve
- Ipari szabványok a kábelgyártáshoz és a streaming folyamatokhoz
