Szia! Sodorítógépek szállítójaként sok embert láttam azon kapkodni, hogy hogyan állítsák be ezeket a gépeket a különböző huzalátmérőknek megfelelően. Ez nem olyan bonyolult, mint amilyennek első pillantásra tűnik, és ebben a blogban végigvezetem az egész folyamaton.
Először is beszéljünk arról, miért olyan fontos a sodrógép beállítása a különböző huzalátmérőkhöz. Ha nem állítja be megfelelően a beállításokat, akkor egy csomó probléma adódhat. Előfordulhat, hogy a szálak nem egyenletesen csavarodnak meg, a huzal elszakadhat a sodrási folyamat során, vagy a végtermék nem felel meg a szükséges előírásoknak. Ezért nagyon fontos tudni, hogyan kell elvégezni a szükséges beállításokat.
A stranding gépek alapjainak megértése
Mielőtt belevetnénk magunkat a beállítási folyamatba, nézzük meg gyorsan, hogyan működnek a sodronygépek. Ezeket a gépeket úgy tervezték, hogy több vezetéket összecsavarjanak, hogy egyetlen, erősebb kábelt alkossanak. A sodrógép alapelemei közé tartoznak a kifizető állványok, a sodrófej és a felvevő egység. A kifizető állványok tartják az egyes vezetékeket, a sodrófej összecsavarja, a felvevő egység pedig egy orsóra tekeri a kész kábelt.

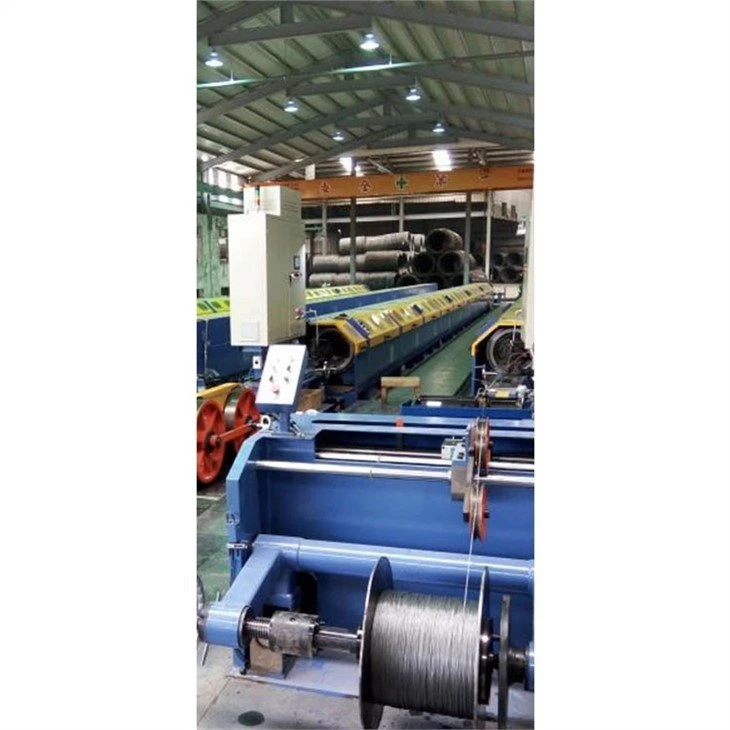

Különböző típusú sodródó gépek léteznek, és termékcsaládunkban néhány népszerű a120/12 vízszintes csősodrógép,50/6 vízszintes csősodrógép, és165/18 vízszintes csősodrógép. Ezen gépek mindegyike saját képességekkel rendelkezik, és különböző huzalátmérőkre és gyártási követelményekre alkalmas.
1. lépés: Határozza meg a vezeték átmérőjét
A sodrógép beállításának első lépése a huzalátmérő pontos mérése. Erre a célra használhat mikrométert vagy tolómérőt. Ügyeljen arra, hogy a vezeték több pontján mérje meg az átmérőt, hogy átlagértéket kapjon, mivel az átmérő kissé eltérhet. Miután megvan az átmérő, a gép kézikönyvében találhatja meg az adott huzalmérethez javasolt beállításokat.
2. lépés: Állítsa be a fizetési feszültséget
A kifizetődő feszültség kulcsfontosságú annak biztosításához, hogy a huzalok egyenletesen kerüljenek a sodrófejbe. Ha a feszültség túl magas, a vezetékek elszakadhatnak; ha túl alacsony, előfordulhat, hogy a szálak nincsenek megfelelően csavarodva. A fizetési feszültség beállításához hozzá kell férnie a kifizetési állványokhoz. A legtöbb modern sodrógép állítható feszítőfékekkel rendelkezik a kifizető orsókon.
Vékonyabb vezetékeknél általában alacsonyabbra kell állítani a feszültséget. A vékonyabb vezetékek kényesebbek, és nagy feszültség hatására könnyen eltörhetnek. Másrészt a vastagabb vezetékek több feszültséget is elbírnak. Kezdje a feszültség alacsony értékre állításával, és fokozatosan növelje, miközben figyeli a huzalok előtolását. Azt szeretné, ha a vezetékek zökkenőmentesen, laza vagy túlzott húzás nélkül lennének elhelyezve.
3. lépés: Állítsa be a lefutási emelkedést
A sodrásszög arra a távolságra utal a kábel mentén, ahol a vezetékek egy teljes csavarást hajtanak végre. Ez egy fontos paraméter, amely befolyásolja a kész kábel rugalmasságát és szilárdságát. A sodrási emelkedést a huzal átmérőjének megfelelően kell beállítani.
A vékonyabb huzalok általában kisebb sodrási osztást igényelnek. Ennek az az oka, hogy a vékonyabb vezetékek rugalmasabbak, a kisebb osztás pedig segít szorosan összecsavarni őket. A vastagabb huzalok sodrási emelkedése nagyobb lehet. A sodrási emelkedés beállításához módosítania kell az áttételi arányt vagy a sodrási fej sebességbeállításait. Tekintse meg a gép kézikönyvében a saját modelljének megfelelő eljárást.
4. lépés: Állítsa be a gép sebességét
A sodrógép sebességét is be kell állítani a huzalátmérő alapján. A vékonyabb vezetékek nagyobb sebességnél hajlamosabbak a törésre, ezért érdemes a gépet lassabban járatni, amikor velük dolgozik. A vastagabb vezetékek nagyobb sebességet is elbírnak.
Indítsa el a gépet alacsony fordulatszámon, és fokozatosan növelje, miközben figyeli a sodrási folyamatot. Keresse a vezetéktörés, az egyenetlen csavarodás vagy egyéb problémák jeleit. Ha bármilyen problémát észlel, csökkentse a sebességet, és végezze el a szükséges beállításokat.
5. lépés: Ellenőrizze a vezetékek beállítását
A jó sodrási eredményhez elengedhetetlen a vezetékek megfelelő igazítása. A rosszul beállított vezetékek egyenetlen csavarodást és egyéb minőségi problémákat okozhatnak. Győződjön meg arról, hogy a vezetékek megfelelően vannak átfűzve a kifizető állványok vezetőin, a sodrófejen és a felvevő egységen.
Rendszeresen ellenőrizze a vezetőket, hogy megbizonyosodjon arról, hogy tiszták és szennyeződésmentesek. Ha bármilyen eltérést észlel, állítsa be a vezetők vagy a kifizető orsók helyzetét a javításhoz.
6. lépés: Figyelje a kész kábel minőségét
Miután elvégezte az összes beállítást és megkezdte a sodrási folyamatot, fontos, hogy folyamatosan ellenőrizze a kész kábel minőségét. Ellenőrizze a kábelt, hogy nincs-e rajta egyenetlen csavarodás, vezetékszakadás vagy egyéb hiba.
Kábelvizsgáló segítségével ellenőrizheti a kábel elektromos tulajdonságait, például az ellenállást és a kapacitást. Ha a kábel nem felel meg a szükséges előírásoknak, állítsa le a gépet, és térjen vissza az előző lépésekhez a további beállítások elvégzéséhez.
7. lépés: Végezze el a finomhangolási beállításokat
Még a fenti lépések végrehajtása után is szükség lehet néhány finomhangolási beállításra. Ez magában foglalhatja a megtérülési feszültség, az elakadási dőlésszög vagy a gép sebességének apró változtatásait.
Ne feledje, hogy minden vezetékköteg kissé eltérő lehet, ezért rugalmasnak kell lennie, és szükség szerint módosítania kell. Ne féljen egy kicsit kísérletezni, hogy megtalálja az optimális beállításokat az adott huzalátmérőhöz és gyártási követelményekhez.
Következtetés
A sodrógép beállítása a különböző huzalátmérők szerint többlépcsős folyamat, amely gondos odafigyelést igényel a részletekre. Az ebben a blogban vázolt lépések követésével a legjobb eredményt érheti el a sodort gépével.
Ha új sodronygépet keres, vagy további tanácsra van szüksége a meglévő gépe beállításához, ne habozzon felvenni a kapcsolatot. Azért vagyunk itt, hogy segítsünk Önnek, hogy a legtöbbet hozza ki a sodrási műveletekből. Legyen szó vékony vezetékekkel a kényes elektronikához, vagy vastag vezetékekkel a nagy igénybevételt jelentő alkalmazásokhoz, sodrászgépeink, mint pl.120/12 vízszintes csősodrógép,50/6 vízszintes csősodrógép, és165/18 vízszintes csősodrógép, megfelel az Ön igényeinek. Lépjen kapcsolatba velünk még ma, hogy megbeszélést indíthasson az Ön igényeiről, és arról, hogyan segíthetünk Önnek a kiváló minőségű kábelgyártás megvalósításában.
Hivatkozások
- Gyártói kézikönyvek sodrógépekhez
- A kábelgyártás iparági szabványai
- Műszaki dokumentumok a huzalsodrázási folyamatokról
